Um amplificador operacional é um componente versátil e muito utilizado na eletrônica em geral. Basicamente ele pode ser compreendido como um amplificador com entrada diferencial, onde temos algumas características peculiares que vamos conhecer no decorrer dos artigos. Em suma ele é elemento de circuito ativo que pode ser utilizado para executar diversas operações.

Vamos considerar algumas das características de um amplificador ideal:

– Impedância de entrada infinita;

– Impedância de saída nula;

– Ganho de tensão infinito;

Existem outros pontos importantes a se entender como o curto circuito virtual e terra virtual que veremos mais à frente. Uma resposta de frequência alta também é outra característica importante para os amplificadores.

Modos de operação

É importante conhecermos os típicos modos de operação de um amplificador operacional. Confira essas configurações:

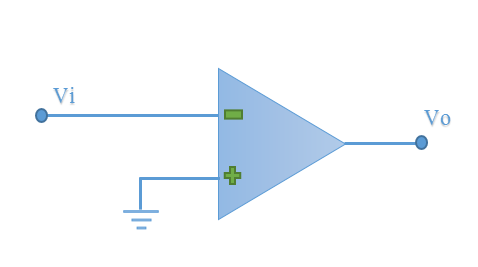

Sem realimentação

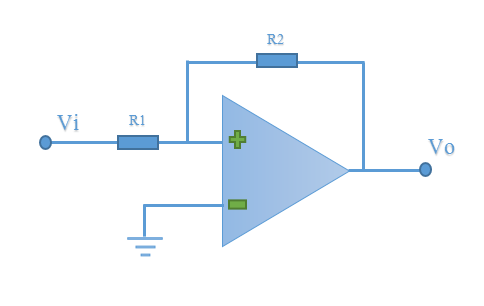

Realimentação positiva

Realimentação negativa

É na configuração de realimentação negativa que temos uma variedade de aplicações com os AmpOp. Em outras palavras, neste modo de operação, o ganho de tensão em malha fechada pode ser controlado.

Curto circuito virtual e terra virtual

Observe a figura abaixo onde temos um modelo simples de AmpOp.

A tensão de entrada diferencial é dada por:

Isso evidencia que a diferença dos potenciais nos pontos a e b é nula. Devido a isso, define-se que existe um curto circuito virtual entre os terminais inversor e não inversor do AmPop. No mesmo contexto, em um caso específico, se por exemplo a tensão em V2 for 0, e o terminal não inversor estar conectado ao terra, o potencial do terminal inversor será nulo. A este caso particular denomina-se terra virtual.

Configurações

Vamos ver agora algumas configurações conhecidas com os amplificadores operacionais. Para melhor organização, iremos apresentar cada configuração em um artigo separado e os links serão atualizados conforme forem postados:



Amplificador Inversor

Amplificador Não Inversor
